なぜ締固めが不十分だとわだち掘れのリスクが高まるのでしょうか?

なぜ締固めが不十分だとわだち掘れのリスクが高まるのでしょうか?

圧縮が不十分な場合、過剰な空気空隙や不十分に強化された骨材構造が残るため、アスファルト舗装のわだち掘れのリスクが増加します。交通が繰り返されると、特に舗装温度が高く、大型車両がゆっくりと移動する場合、混合物は高密度化を続けたり、粒子の再配列によって変形したりする可能性があります。

この記事では、現場の締固め、空隙、混合物の温度、圧延操作、および長期の舗装変形の関係について説明します。また、請負業者や品質管理研究所が、費用のかかる車道わだちに発展する前に締固めの問題を特定するために使用できる実用的なチェックも提供します。

不十分な締固めがアスファルト舗装のわだち掘れを引き起こす仕組み

建設後、交通量が繰り返される場合の高密度化

アスファルト混合物は、施工後に指定された密度が達成されるように設計されています。圧縮が不十分な場合、舗装には意図したよりも多くの空隙が含まれる可能性があり、繰り返される車輪荷重の下で骨材粒子が互いに接近する余地が残されます。トラックとバスが同じ車道を通過すると、混合気は徐々に濃くなり、舗装表面が沈下する可能性があります。

このプロセスは、緻密化わだち掘れとして知られています。これは、アスファルト混合物が応力下で横方向に移動するせん断流わだち掘れとは異なります。両方のメカニズムが同時に発生する可能性がありますが、原因と解決策が必ずしも同じであるとは限りません。密度が増加し続ける舗装には、より適切な施工圧縮が必要になる可能性がありますが、適切な密度にもかかわらずせん断が発生する混合物には、骨材構造、結合剤含有量、および高温安定性を詳しく検討する必要がある可能性があります。

この区別は、障害調査時に重要です。ホイールパスが安定し、磁場密度が指定された目標を大幅に下回っている場合は、混合設計を変更する前に、建設記録とコア測定をレビューする必要があります。密度は許容できるが、交通状況下で表面が依然として変形する場合は、調査を混合物の安定性とその下の舗装構造にまで拡張する必要があります。

なぜ空気の空隙が舗装の変形に影響を与えるのか

空気空隙は、圧縮されたアスファルト混合物中の骨材粒子と結合剤の間の空間です。それらは、密度、浸透性、耐久性、および混合物が交通に反応する方法に影響を与えます。過剰な空隙は圧縮が不十分であることを示している可能性がありますが、その解釈は混合設計と使用する試験方法によって異なります。

混合物の固化が不十分な場合、骨材粒子の有効接触が意図したよりも少なくなる可能性があります。交通が繰り返されると、これらの粒子が再配置され、空隙の体積が減少し、舗装の厚さが恒久的に減少する可能性があります。相互につながった空隙から水が侵入すると、材質や排水条件によっては、湿気に関連した劣化が引き起こされる可能性があります。

ただし、空隙とパフォーマンスの関係は、単純に「低いほど常に優れている」というわけではありません。過剰な圧縮により、空気の空隙が設計範囲を下回る可能性があり、バインダーが表面に向かって移動するときにフラッシングやブリードが促進される可能性があります。目的は、混合物を過度に圧縮することなく、指定された密度を一貫して達成することです。

圧縮温度とタイミングが重要な理由

アスファルトが冷えると圧縮ウィンドウが閉じます

アスファルト混合物の温度は、作業性や締固め性に大きな影響を与えます。承認された舗装範囲内のより高い温度では、一般にバインダーの粘度が低くなり、ローラーの作用下で骨材粒子がより容易に再配列する可能性があります。混合物が冷えるにつれて、変形に対する抵抗が増加し、目標の密度を達成することがより困難になります。

これは、圧縮が時間に敏感な構築操作であることを意味します。配送、配置、圧延の間に遅延があると、必要な密度を達成するために利用できる時間が短縮される可能性があります。狭いリフト、寒さ、強風、日陰の場所、長距離の移動などにより、熱損失が加速する可能性があります。したがって、舗装作業員があらゆる条件で同じ回転パターンに従うと、単一のプロジェクト全体で一貫性のない結果が得られる可能性があります。

正しい対応は、すべての混合物に 1 つの普遍的な圧縮温度を適用しないことです。請負業者は、承認されたジョブミックス要件、バインダーの推奨事項、プロジェクト仕様、現場条件に従う必要があります。温度測定は、トラックの荷降ろし、舗装機の後ろ、品質管理計画で要求されているローリングシーケンス中などの代表的な場所で行う必要があります。

ローリングが遅すぎると、密度が永久に目標を下回る可能性があります

混合物が効果的な圧縮ウィンドウを超えて冷却された場合、追加のローラーパスではほとんど改善が得られず、場合によってはマットや骨材に損傷を与える可能性があります。実際的な解決策は、生産を開始する前に、配送速度、舗装速度、ローラーの可用性、リフトの厚さを調整することです。

たとえば、利用可能なローラーがマットを圧縮できるよりも速く舗装機が前進する場合、初期の内訳ローリングが舗装作業より遅れる可能性があります。ローラーがセクションに到達するまでに、混合物は熱を失いすぎている可能性があります。逆に、トラックが不規則に到着する場合、アイドリングストップ舗装により、冷却履歴が異なり、密度が一貫していないエリアが生じる可能性があります。

現場で役立つ手順は、プロジェクト全体の平均値だけに依存するのではなく、場所ごとに混合物の温度と密度を記録することです。低密度の結果が継ぎ目、エッジ、または舗装機が停止した領域の近くで繰り返し発生する場合、チームは、混合物が作業可能な状態を維持している間に、それらの場所が適切な圧延を受けたかどうかを調査する必要があります。

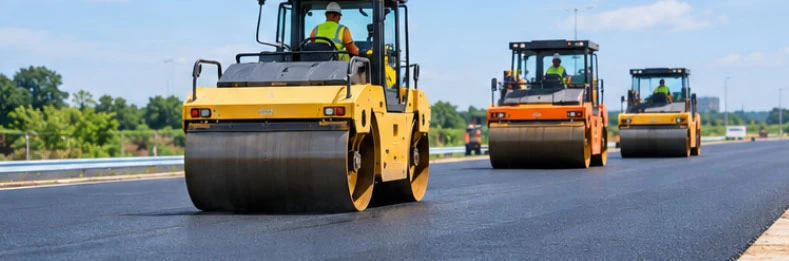

効果的な圧縮は、ローラーの力だけでなくタイミングにも依存します。調整された舗装と圧延作業により、混合物が冷える前に一貫した密度を維持できます。

ローリングパターンと構築方法が密度に与える影響

ローラーパスは計画および検証する必要がある

目標密度を達成するために必要なローラーパスの回数は、混合物、リフト厚さ、ローラーの種類、動作速度、振動設定、および温度によって異なります。すべてのプロジェクトで許容可能な圧縮を保証する単一のパス数はありません。

パスが少なすぎると、マットの圧縮が不十分になる可能性があります。過剰または不十分な圧延は、混合物や装置の設定に応じて、骨材の破壊、表面のチェック、横方向の動き、またはその他の欠陥を引き起こす可能性があります。目標は、マットを損傷することなく、指定された密度に一貫して到達するローリング パターンを確立することです。

トライアルセクションは、チームがさまざまなローリングステージ後の密度を比較し、選択した手順が効果的かどうかを判断するのに役立ちます。試験では、意図する混合物、舗装の厚さ、ローラー、おおよその天候など、実際の生産条件を反映する必要があります。効果的なパターンが確立されたら、混合物の温度、層の厚さ、または装置の変更は、元の手順を自動的に継続するのではなく、見直しを引き起こす必要があります。

接合部と舗装の端には特別な注意が必要です

縦方向のジョイントは密度が低い場合によく使用される場所です。これは、ジョイント領域がより早く冷える可能性があり、中央マットと同じ拘束を受けられない可能性があるためです。接合部の締まりが不十分な場合、水が侵入しやすくなり、繰り返しの通行によりエッジが劣化する可能性があります。その結果生じる損傷は、主な弱点が局所的な建設品質にある場合でも、混合物全体の問題と誤解される可能性があります。

したがって、ローリングシーケンスでは、接合部の形状、隣接するマットの温度、および接合部を効果的に圧縮する装置の能力を考慮する必要があります。同じ原理が、舗装の端、構造物近くの狭いエリア、ローラーのアクセスが制限されているセクションにも当てはまります。これらの領域を事前に特定し、検査計画に含める必要があります。

リフトの厚さとローラーの設定は混合物と一致する必要があります

リフトの厚さは、保温性と層の深さ全体を圧縮するローラーの能力に影響します。骨材のサイズや施工方法に対して層が薄すぎると、すぐに冷えて均一に圧縮することが難しくなる可能性があります。層が厚いと熱をより長く保持できますが、リフト全体で均一な密度を達成するには適切なローリング手順が必要です。

振動設定、ローラー速度、振幅、および周波数は、機器メーカーの指示およびプロジェクト要件に従って選択する必要があります。速度が速すぎると圧縮の効果が低下する可能性があり、不適切な振動は骨材に損傷を与えたり、混合物を不安定にしたりする可能性があります。オペレーターは、表面の外観のみから密度を判断するのではなく、承認されたローリング パターンを使用し、現場での測定を通じてパフォーマンスを検証する必要があります。

現場でアスファルト圧縮の品質を検証する方法

電界密度を正しい基準値と比較する

電界密度の結果は、参照方法が適切で一貫して適用されている場合にのみ意味を持ちます。プロジェクトの仕様に応じて、承認は理論上の最大比重、実験室で圧縮された試験片、またはその他の定義された基準に基づいて決定される場合があります。これらのアプローチは互換性がないため、エンジニアは結果を解釈する前に、必要な計算と承認手順を確認する必要があります。

品質管理レポートでは、試験場所、サンプリング時間、混合物の種類、リフト、測定された密度、基準値、計算されたパーセンテージ、および合格要件を特定する必要があります。この情報により、チームは孤立した低密度スポットを舗装作業全体にわたる体系的な問題から区別することができます。

潜在的に過剰なバインダー、非常に少ない気泡、またはその他の混合物関連の問題

コアとレコードを使用して再発する欠陥を調査する

不均一な密度やわだち掘れが続く場合、コアはアスファルト層の厚さと内部状態を確認するのに役立ちます。コア密度の測定値は、関連する実験室または理論上の基準と比較できますが、目視検査では偏析、層間の結合不良、または混合構造の違いが明らかになる場合があります。

単一の測定値を完全な診断として扱うべきではありません。低密度の結果は圧縮の問題を反映している可能性がありますが、その原因には、冷却が速すぎる混合物、不適切なリフト厚さ、または一貫性のない生産が含まれている可能性があります。同様に、表面にわだちができても、それが圧縮不良の原因であるとは自動的に証明されません。調査では、密度、温度、建設記録、変形パターンを組み合わせる必要があります。

研究室は、以下の範囲をレビューできます。アスファルト試験装置 アスファルト材料の試験と品質管理に利用できます。適切な機器は、プロジェクトの仕様、試験方法、サンプル要件、および研究室が結合剤、骨材、または混合物の特性をチェックしているかどうかによって異なります。

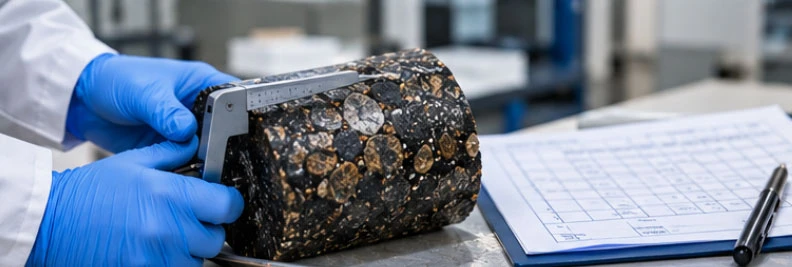

フィールド密度データは、建設温度、位置、ローリング記録とリンクするとさらに便利になります。これは、局所的な圧縮欠陥をより広範な混合性能の問題から区別するのに役立ちます。

圧縮に関連したわだち掘れを軽減するための実践的な推奨事項

プロジェクト固有のローリング手順を確立する

本格的な生産を開始する前に、請負業者は混合要件、目標密度、リフト厚さ、利用可能なローラー、および予想される舗装条件を確認する必要があります。試行セクションでは、実用的な圧延パターンを確立し、混合物がどの程度の速さで圧縮性を失うかを特定できます。手順には、フィールドの証拠とプロジェクトの要件によってサポートされる場合にのみ調整を加えて、ローラーの順序と動作設定を文書化する必要があります。

プラントの生産、配送、舗装を調整します

信頼性の高い圧縮結果は、ローラーがマットに到達する前から始まります。アスファルトの生産とトラックの配車は、舗装速度に合わせて調整する必要があります。これにより、舗装機が一貫して動作し、ローリング作業員が効果的な締固めウィンドウ内で作業できるようになります。特に涼しいまたは風の強い条件下でマットが露出したままになっている場合、計画外の遅延を記録する必要があります。

リスクの高い場所を重点的に検査する

継ぎ目、端、狭い部分、構造物の周囲、舗装が止まっている箇所などは特に注意が必要です。これらの領域はより速く冷却されるか、均一に圧縮するのが難しくなる可能性があります。位置ベースの検査計画は、簡単にアクセスできるエリアからの時折の測定に頼るのではなく、チームが繰り返し発生するパターンを特定するのに役立ちます。

圧縮の問題を混合設計の問題から分離する

密度が常に指定された目標を下回る場合は、混合物を見直す前に施工方法を調査してください。必要な密度が達成されてもわだち掘れが続く場合は、混合物の変形に対する耐性と、その下にある舗装層の状態を調べてください。原因を特定せずに結合剤の含有量や骨材の割合を変更すると、耐久性の低下や亀裂のリスクの増加など、新たな問題が発生する可能性があります。

試験装置を購入するときは、その測定範囲、校正要件、適用可能な試験方法、および文書を確認してください。欧州市場向けの機器の場合は、その製品が CE マーキングを必要とする法律の対象となるかどうかを確認し、担当者にお問い合わせください。欧州委員会の公式 CE マーキング ガイダンス。 CE マーキングは、該当する要件に対する適合性マーキングであり、製品品質の普遍的な証明書ではありません。

概要と推奨事項

圧密が不十分だとわだち掘れのリスクが高まります。これは、不十分に固結されたアスファルト層が交通の下で密度を高め続ける可能性があるためです。また、過度の空気空隙により、舗装が水の浸入や劣化に対してより脆弱になる可能性があります。リスクは、混合物の温度、リフトの厚さ、ローリング順序、ジョイントの構造、および現場作業の一貫性によって影響を受けます。

最も効果的なアプローチは、プロジェクト固有のローリング手順を確立し、必要な締固めウィンドウを維持し、正しい基準に対して密度を検証し、場所ごとに結果を記録することです。わだち掘れが発生した場合、エンジニアは、その原因が建設の締固め不良、混合物の不安定性、または基礎となる舗装の変形であるかどうかを判断する前に、密度測定と温度記録、コア、および混合物の情報を組み合わせる必要があります。

当社の高度なアスファルト試験装置に関する製品情報、技術仕様、または専門家による相談については、今すぐ当社の専門チームまでお問い合わせください。涸州天鵬.

よくある質問 (FAQ)

1. 締固めが不十分な場合、なぜアスファルトのわだち掘れが発生するのでしょうか?

圧縮が不十分な場合、アスファルト混合物は意図したよりも圧縮されません。輪荷重が繰り返されると、骨材粒子が再配置され、混合物が緻密化し続け、輪の経路に沿って永久的な窪みが生じることがあります。

2. アスファルト密度が高いほど、常に舗装性能が優れていることを意味しますか?

いいえ。密度は指定された目標範囲を満たす必要があります。密度が不十分であると、施工後の緻密化と浸透性が高まる可能性がありますが、過剰な圧縮は、非常に低い空隙、ブリード、またはその他の混合物関連の問題を引き起こす可能性があります。

3. 圧縮中のアスファルト温度が重要なのはなぜですか?

アスファルトは冷えると固まりにくくなります。圧延の開始が遅すぎる場合、または混合物の熱損失が早すぎる場合は、ローラー パターンが適切であっても、必要な密度を達成できない可能性があります。

4. 新しく舗装された道路のどの領域が締固めの問題を最も起こしやすいですか?

縦方向の接合部、舗装の端、構造物の周囲の狭いエリア、舗装の中断の影響を受ける場所は、均一に締め固めるのがより難しい場合があります。これらの場所は集中的な検査と密度検査を受ける必要があります。

5. 密度要件を満たしているにもかかわらず、道路にわだちができた場合、エンジニアは何を調査する必要がありますか?

混合物の安定性、骨材構造、結合剤含有量、舗装温度、および下層の状態を調査する必要があります。許容可能な密度だけでは、せん断変形や構造的脆弱性によって引き起こされるわだち掘れを排除することはできません。
